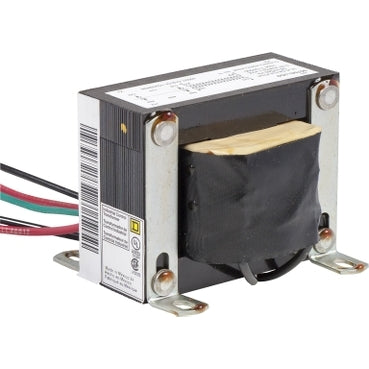

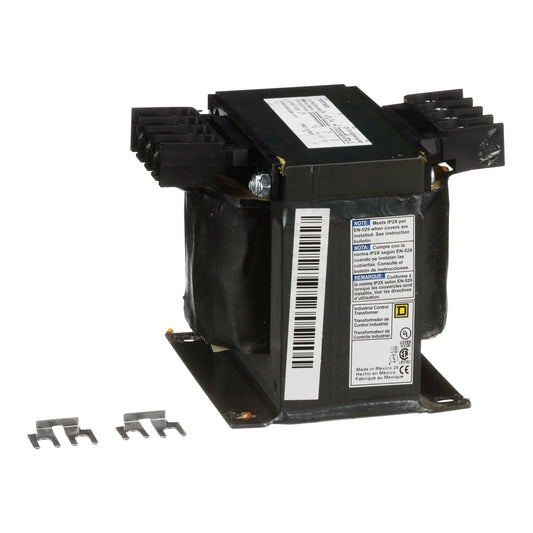

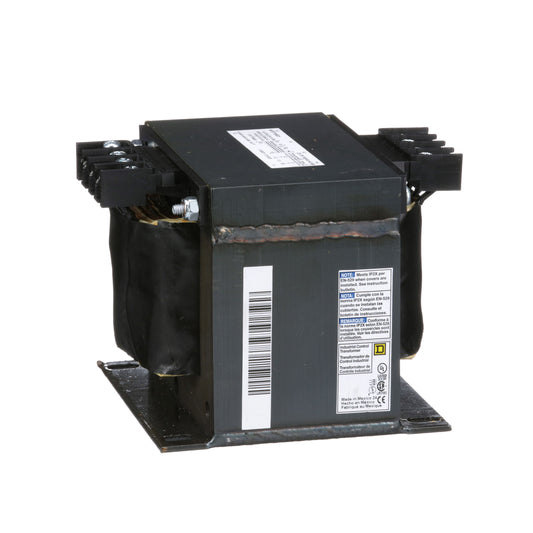

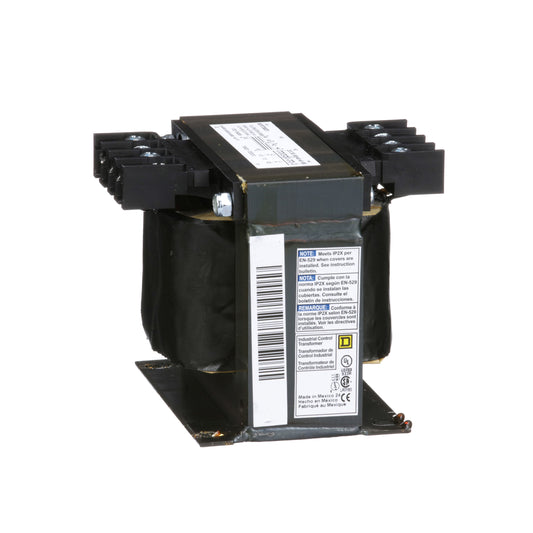

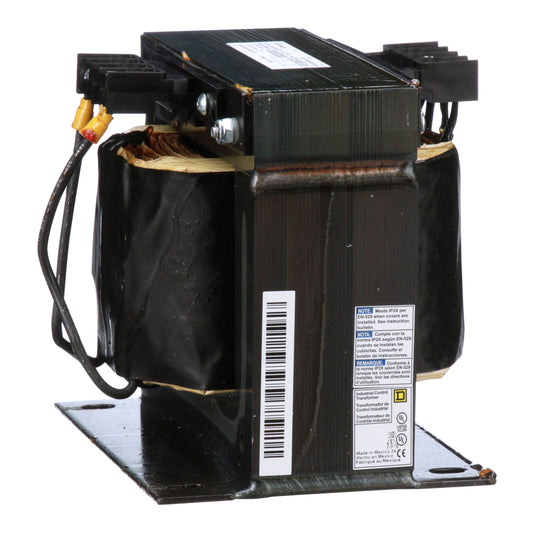

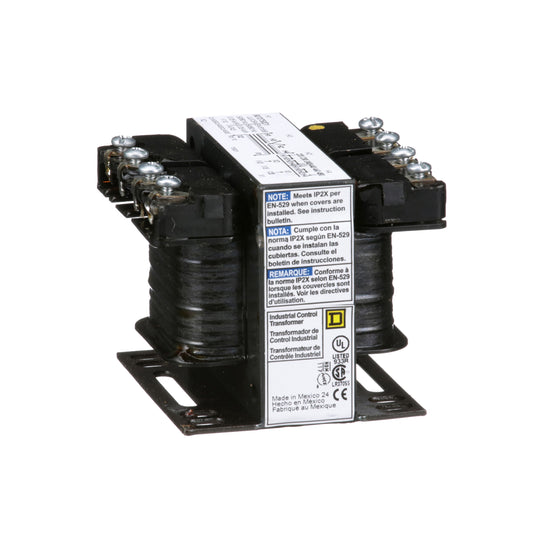

Transformadores de control con capacidades desde 15VA´s hasta 5000VA´s, con devanados de cobre, tipo abierto . Monofásicos Tensiones en el primario de 240 ó 480 Vc .a . y en el secundario 120 Vc .a . con excelente regulación y gran capacidad para soportar las corrientes de magnetización asociadas a los contactores arrancadores y relevadores . Para satisfacer estas necesidades Square D le ofrece transformadores de control clase 9070, los cuales satisfacen ampliamente los requerimientos de los sistemas de control .
Transformadores de control altamente confiables gracias a su baja impedancia, excelente regulación de voltaje y gran capacidad para soportar las corrientes de magnetización de las cargas asociadas .
Transformador de control Monofásicos . Capacidades desde 15 a 5000VA´s . Devanados de cobre . Aplicable en cualquiera de las siguientes relaciones de transformación: 240 x 480 en el primario y 120 Vc .a . en el secundario . 220 x 440 en el primario y 110 Vc .a . en el secundario . 230 x 460 en el primario y 115 Vc .a . en el secundario . Tipo abierto . Sistema de aislamiento de acuerdo a cada capacidad . 25-150VA con aislamiento clase 105 °C para una sobreelvación de teperatura de 55 °C .200-350VA con aislamiento clase 130 °C para una sobreelvación de teperatura de 80 °C . 500-5000VA con aislamiento clase 180 °C para una sobreelvación de de teperatura 115 °C . Cumplen o exceden las normas NOM, UL, CSA .
Las principales aplicaciones son en la industria en general básicamente para alimentar circuitos con tensiones de 120 Vc .a . que soportan circuitos de control de: Relevadores . Contactores . Arrancadores . Solenoides . Relevadores
